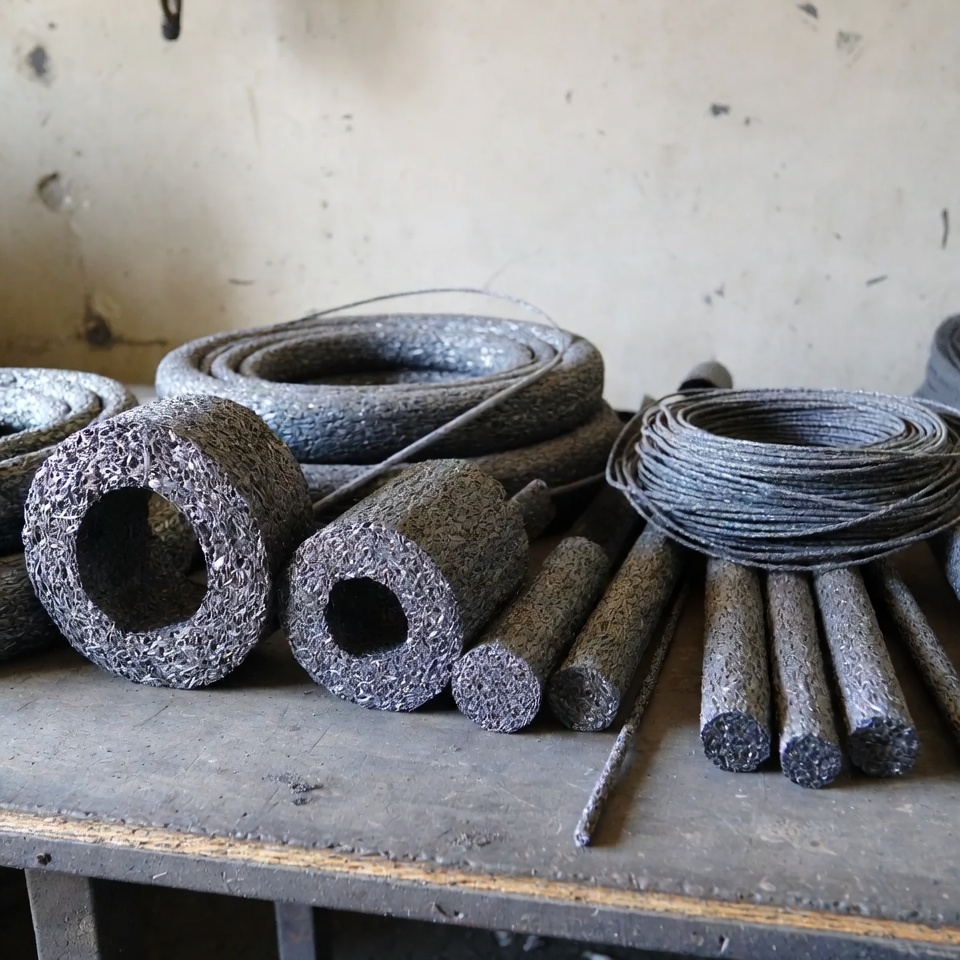

Конструктивные разновидности базальтовых теплоизоляционных шнуров
Базальтовые теплоизоляционные шнуры выпускаются в нескольких конструктивных исполнениях, каждое из которых задаёт характер механического поведения и предпочтительную область монтажа. Техническая документация на базальтовые уплотнительные материалы содержит свод параметров, позволяющих подобрать изделие под конкретный тепловой контур. Основные типы различают по способу формирования тела шнура и наличию либо отсутствию внутреннего сердечника.
Плетёная структура и её влияние на упругость
Плетёная структура представляет собой перекрёстное переплетение нескольких прядей базальтового ровинга без выраженной продольной крутки. Такое построение обеспечивает равномерное распределение механического напряжения по сечению. При сжатии в канавке или зазоре плетёный Теплоизоляционный шнур для промышленности демонстрирует высокую упругость и способность восстанавливать исходную форму после снятия нагрузки. Поперечная эластичность важна при уплотнении подвижных сопряжений, где возможны циклические тепловые расширения. Плетение также препятствует локальному вытягиванию волокон, что сохраняет геометрию при многократном термическом циклировании.
Кручёная конструкция и поведение при растяжении
Кручёная конструкция образуется скручиванием пучка непрерывных волокон вокруг продольной оси, часто в несколько сложений. Такой шнур получается более плотным и менее пушистым, однако его поведение под нагрузкой отличается от плетёного. При продольном растяжении кручёный шнур склонен к раскручиванию, а отдельные пряди могут смещаться относительно друг друга. Механическая нагрузка на растяжение деформирует структуру кручёного плетения, и удлинение становится частично необратимым. По этой причине кручёные шнуры реже применяют в узлах, где требуется постоянное натяжение за исключением случаев, когда они дополнительно фиксируются бандажом или обмоткой.
Шнуры с сердечником из нити или армирующей проволоки
Для увеличения стойкости к разрывным нагрузкам в центр шнура вводят сердечник. В бюджетном исполнении это может быть стеклонить или базальтовая нить, повышающая целостность при намотке на трубопровод. Армирующая проволока в сердечнике увеличивает сопротивление продольному разрыву и позволяет фиксировать шнур с определённым натягом без обрыва прядей. Проволоку из нержавеющей стали диаметром 0,3–0,7 мм закладывают непосредственно в процессе плетения или крутки. Такое решение критично для уплотнения дверных и заслоночных проёмов тепловых агрегатов, где при открывании-закрывании шнур испытывает знакопеременные нагрузки.
Модификации без сердечника и их применение
Шнуры без сердечника состоят только из слоя оплётки, внутри которого сохраняется воздушная полость или минимальное количество рыхлого наполнителя. Они легче и пластичнее, что упрощает укладку в извилистые канавки малого сечения. Отсутствие жёсткого внутреннего элемента снижает остаточную деформацию при обжатии мягких фланцев. Такие модификации используют в низкотемпературных зонах дымоходов и крышек смотровых люков, где приоритетом становится заполнение неровностей, а не механическая прочность.
Влияние диаметра на эксплуатационные свойства и монтаж
Параметр диаметра из диапазона 6–60 мм определяет не только толщину уплотнительного слоя, но и возможности огибания малых радиусов, жёсткость на изгиб и требования к подготовке установочного места. Выбор сечения увязывают с шириной паза, допустимой степенью обжатия и тепловыми зазорами конструкции.
Зависимость минимального радиуса изгиба от сечения шнура
Диаметр шнура ограничивает минимальный радиус изгиба при монтаже. Для плетёных вариантов этот радиус обычно составляет 5–10 номинальных диаметров: шнур толщиной 10 мм допускает укладку по окружности радиусом порядка 50–100 мм без заломов и утончения волокна. С увеличением сечения до 40–60 мм допустимый радиус резко возрастает, и изгиб на малых углах приводит к смятию оплётки на внутренней стороне поворота. В кручёных шнурах жёсткость при изгибе выше, и радиус безопасной прокладки может достигать 12–15 диаметров.
Особенности монтажа при диаметре до 20 мм и свыше 30 мм
Шнуры диаметром до 20 мм гибки и легко укладываются вручную в канавки глубиной 0,7–0,8 от собственного сечения. Зазор по ширине паза выбирают таким, чтобы после обжатия крышкой оставалось пространство для термического расширения материала. При монтаже шнуров свыше 30 мм необходимо предусматривать механическую запрессовку роликом или оправкой, так как погонная жёсткость требует значительного усилия. Глубину паза увеличивают до 0,9 диаметра, чтобы компенсировать неравномерность обжатия толстой оплётки. Для сечений 50–60 мм часто применяют предварительный прогрев до 40–50 °C, повышающий податливость волокна.
Связь толщины теплоизоляционного слоя с тепловым сопротивлением
Тепловое сопротивление однородного слоя пропорционально его толщине. Шнур диаметром 6 мм при теплопроводности 0,05 Вт/(м·К) создаёт термическое сопротивление примерно 0,12 м²·К/Вт. Увеличение сечения до 30 мм даёт около 0,6 м²·К/Вт в том же температурном интервале. Однако на практике рост толщины оплётки не всегда даёт линейное повышение сопротивления из-за неизбежного уплотнения при монтаже, которое уменьшает эффективную пористость материала.
Теплофизические и механические параметры
Рабочая температура и факторы, определяющие предел длительной термостойкости
Базальтовые шнуры длительно эксплуатируются при температурах до 700 °C. Кратковременные пики могут достигать 1000 °C без разрушения волокна. Верхний предел длительной термостойкости задаёт тип связующего компонента. Кремнийорганические эмульсии, наносимые на ровинг, начинают деструктурироваться при 300–400 °C, теряя эластичность, однако само волокно сохраняет целостность. Для работы выше 600 °C применяют шнуры с минимальным количеством связующего, где функция скрепления прядей достигается за счёт механического переплетения, либо используют специальные теплостойкие пропитки на основе вермикулита.
Коэффициент теплопроводности и его рост при нагреве волокна
При комнатной температуре теплопроводность базальтовой оплётки находится в интервале 0,035–0,05 Вт/(м·К). Рост температуры волокна усиливает молекулярный перенос тепла в структуре, и к 600 °C коэффициент может увеличиваться до 0,20–0,25 Вт/(м·К). Это связано с повышением лучистой составляющей теплообмена в порах материала. Плотность шнура также влияет на динамику роста: у более плотных образцов (свыше 120 кг/м³) теплопроводность с нагревом увеличивается медленнее, чем у рыхлых, из-за меньшего размера пор.
Плотность оплётки как регулятор жёсткости и упругости
Плотность оплётки определяет степень упругости готового изделия и его устойчивость к смятию. Значения типовых шнуров варьируются от 80 до 150 кг/м³. Шнуры с плотностью ниже 90 кг/м³ обладают высокой сжимаемостью и хорошо герметизируют неровные стыки, но быстро теряют форму под давлением. Изделия с плотностью около 130–150 кг/м³ жёстче и применяются в пазах с точной геометрией, где критично сохранение начального сечения при многократных теплосменах.
Негорючесть исходного базальтового волокна и стойкость к открытому пламени
Базальтовое волокно сохраняет негорючесть исходного минерала и относится к группе негорючих материалов. Оно не поддерживает горения и не выделяет капель расплава при воздействии пламени. Прямой контакт с открытым пламенем допустим, но продолжительное воздействие может привести к оплавлению тонких волокон при температуре выше 1200 °C и последующему охрупчиванию. В конструкциях, находящихся в зоне постоянного факела, шнуры комбинируют с огнеупорными обмазками или металлической фольгой.
Эксплуатационные ограничения и стойкость к внешним воздействиям
Разрушающее действие кислой среды на кремнезёмный каркас
Кислая среда разрушает кремнезёмный каркас базальтового волокна. Волокно содержит 45–52 % диоксида кремния и около 10–15 % оксида алюминия, обеспечивающих высокую химическую стойкость в нейтральных и щелочных условиях. Однако контакт с горячими минеральными кислотами (серной, соляной) выщелачивает кремнезёмную составляющую, что приводит к охрупчиванию и потере прочности. При pH ниже 4 срок службы шнура сокращается, и требуется переход на модификации с кислотостойкой пропиткой.
Деформация кручёного плетения под механической нагрузкой на растяжение
Механическая нагрузка на растяжение деформирует структуру кручёного плетения, особенно при отсутствии сердечника. Под действием постоянного усилия порядка 10–15 % от разрывного наблюдается ползучесть: шнур удлиняется на 5–7 % за первые сутки с последующей стабилизацией. В плетёных конструкциях этот эффект выражен слабее благодаря взаимному запиранию прядей. При оснастке узлов с постоянным натяжением предпочтительны плетёные шнуры либо кручёные с проволочным армированием.
Снижение термического сопротивления в водонасыщенном состоянии
Водонасыщенное состояние снижает термическое сопротивление теплоизоляционного слоя. Базальтовое волокно не впитывает влагу внутрь нитей, но капиллярная конденсация в межволоконном пространстве и удержание воды поверхностной структурой возможны. При полном заполнении пор водой теплопроводность возрастает почти на порядок, приближаясь к значению 0,6 Вт/(м·К). В конструкциях с риском конденсации предусматривают пароизоляционный барьер либо периодическую подсушку контура.
Подготовка посадочных мест и допуски для разных сечений
Допуски и требования к чистоте поверхности для диаметров 6–20 мм
Для шнуров сечением 6–20 мм канавку выполняют с гладкостью Ra 6,3–12,5 мкм и очищают от окалины и застывших капель сварки. Острые кромки притупляют радиусом не менее 0,5 мм, чтобы исключить перетирание волокна при вибрации. Ширину паза назначают с отклонением +0,5…+1,0 мм относительно номинального сечения шнура, обеспечивая равномерное обжатие на 15–25 % без смятия внутренней структуры.
Монтажные зазоры и особенности фиксации шнуров сечением свыше 30 мм
При укладке шнуров диаметром 30–60 мм глубину ответной канавки выдерживают в пределах 0,85–0,95 диаметра. Посадочное место должно быть сплошным, без локальных пропусков металла, так как толстая оплётка способна вытягиваться в пустоты и терять уплотняющее усилие. Для фиксации на вертикальных и наклонных поверхностях используют жаростойкие неорганические клеи на жидком стекле, наносимые точечно. Сплошное приклеивание не рекомендуется, так как жёсткая фиксация лишает шнур возможности перераспределять деформации при нагреве.
Отличия от асбестовых и керамических уплотнителей
Исключение канцерогенной опасности вдыхаемых частиц в сравнении с асбестом
Базальтовый уплотнитель исключает канцерогенную опасность вдыхаемых частиц. Волокна асбеста при механическом истирании выделяют игольчатые фрагменты, способные накапливаться в лёгочной ткани. Базальтовые волокна имеют иной химический состав и физико-механические свойства: их средний диаметр составляет 6–17 мкм, что в десятки раз толще асбестовых микрофибрилл, и они не расщепляются вдоль оси. Минераловатные волокна классифицируются как умеренно раздражающие, но не обладают доказанной канцерогенностью, характерной для хризотиласбеста.
Сопоставление термостойкости и срока службы с керамическими аналогами
Керамические шнуры на основе муллитокремнезёмистого волокна выдерживают длительные температуры до 1000–1100 °C, превосходя базальтовые по кратковременной термостойкости. Однако базальтовые шнуры обладают большей упругостью и лучше сопротивляются истиранию в циклических соединениях. Срок службы в условиях печных заслонок с температурой 500–600 °C у базальтового уплотнителя составляет 3–5 лет, тогда как керамический аналог при частых термоциклах может начать крошиться через 1,5–2 года из-за более высокой хрупкости волокна после многократного нагрева и остывания.
