Назначение и область применения крана-балки грузоподъемностью 10 тонн

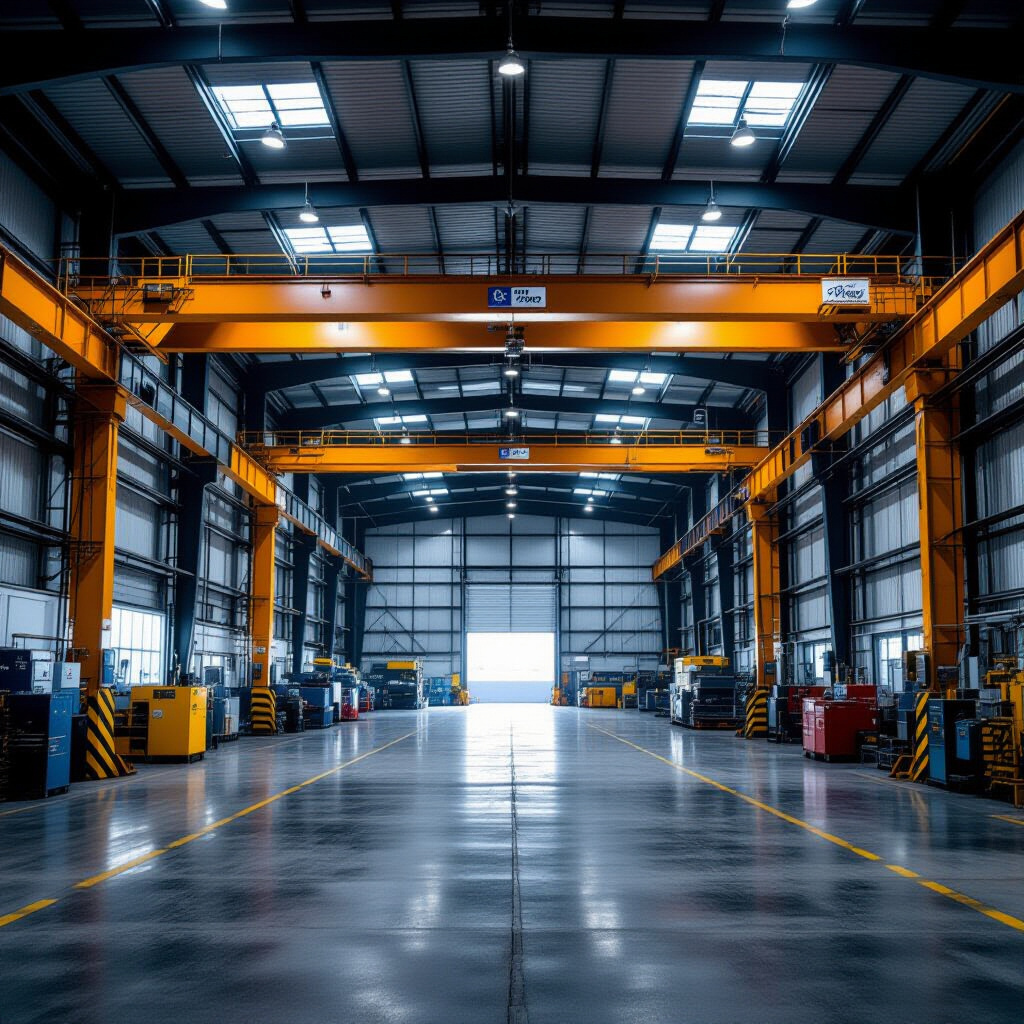

Кран-балка грузоподъемностью 10 тонн представляет собой мостовой однобалочный кран, предназначенный для перемещения грузов в горизонтальной плоскости внутри производственных помещений, складов и монтажных площадок. Основным рабочим органом служит электрическая таль, закрепленная на несущей балке, которая перемещается по подкрановым путям. Такое оборудование востребовано в машиностроении, металлообработке, логистических центрах и на объектах энергетики.
При выборе конкретной модели учитываются условия эксплуатации, интенсивность работы и геометрические параметры помещения. Дополнительные сведения о компоновке и типовых решениях можно найти в отраслевых справочниках, например в . Важно понимать, что конструкция должна соответствовать действующим нормам безопасности и не превышать допустимые нагрузки на строительные конструкции.
Конструктивные особенности и основные узлы
Основой крана-балки 10 т является пролетная балка, изготовленная из стального двутавра или коробчатого профиля. По нижней полке балки перемещается электрическая таль с грузозахватным механизмом. Концевые балки оснащены ходовыми колесами, которые приводятся в движение мотор-редукторами. Управление осуществляется с подвесного пульта или радиоканала.
В состав электрической схемы входят частотные преобразователи для плавного пуска и торможения, ограничители грузоподъемности, концевые выключатели и аварийная кнопка. Грузоподъемность 10 тонн требует применения усиленных канатов, крюковой подвески и тормозной системы, рассчитанных на динамические нагрузки. Рабочий механизм тали может иметь двухскоростной режим, что повышает точность позиционирования груза. Таль может быть канатной или цепной, причем для 10 тонн чаще применяется канатная схема из-за большей плавности хода и возможности увеличения высоты подъема.
Критерии выбора и эксплуатационные требования
Основными параметрами при подборе крана-балки 10 т являются пролет, высота подъема, скорость передвижения тали и крана, группа режима работы по стандарту ISO или ГОСТ. Пролет определяет расстояние между осями подкрановых рельсов и обычно составляет от 7,5 до 28,5 метра, хотя возможны нестандартные исполнения. Высота подъема задается производственным заданием и может достигать 18–24 метров.
Температурный диапазон эксплуатации, запыленность, влажность и наличие взрывоопасных сред влияют на выбор исполнения электрооборудования и смазочных материалов. Для интенсивной работы в несколько смен требуется кран с повышенной группой режима, например A5 или A6 по классификации FEM, что гарантирует запас прочности узлов. Также учитывается способ токоподвода: гибкий кабель или троллейные шины. Управление с пола посредством кнопочного поста удобно при редких перемещениях, тогда как радиоуправление повышает безопасность при работе в стесненных условиях.
Монтаж, обслуживание и безопасность
Монтаж крана-балки 10 т выполняется на предварительно установленные подкрановые пути, которые проверяются на отклонения по уровню и ширине колеи. После установки проводятся статические и динамические испытания с грузом, превышающим номинальную массу на 25% и 10% соответственно. По результатам оформляется акт ввода в эксплуатацию.
Регулярное техническое обслуживание включает проверку канатов, крюка, тормозов, редукторов и электрических соединений. Смазка трущихся поверхностей и замена быстроизнашивающихся элементов выполняются по регламенту. Персонал должен иметь допуск к работе с грузоподъемными механизмами и проходить периодическую аттестацию. Запрещается эксплуатировать кран при обнаружении трещин в металлоконструкциях, неисправности ограничителя грузоподъемности или износе ходовых колес выше допустимых норм.
